1983.

6502C a 1,77 MHz. (versión PAL).

24 KB (Conteniendo el BASIC Atari) repartidos en dos chips.

16 KB (ampliables a 64).

Cuatro voces independientes (cada una con una escala de 3,5 octavas), controlables mediante el comando SOUND o POKE. Los tonos se pueden ajustar por oscilación, altura, distorsión y volumen.

Máximo de 40 columnas por 24 filas de texto.
La resolución máxima para gráficos es de 320 x 192 píxeles, y 16 colores con 16 niveles de brillo.
Los chips encargados del aspecto gráfico son ANTIC Y GTIA.

De tipo mecánico. Formado por 62 teclas, destacando las de cursor y las de función (START, SELECT, OPTION, HELP y RESET).

Fuente externa suministrando 5 V DC.

Puerto para periféricos, dos conectores para joystick, puerto para cartuchos, conector de ampliación, salida TV y conector para monitor (video compuesto y sonido).

Su aspecto es similar, aunque con una apariencia más alargada, al de su hermano mayor, el ATARI 800 XL.
Para aprovechar plenamente este ordenador precisamos de una grabadora o, si ampliamos la memoria RAM, podremos conectar una útil unidad de disco.

1. Incluye su fuente de alimentación original. Se encuentra en un excelente estado de conservación y funcionando.

1983.

6502C a 1,77 MHz. (versión PAL).

24 KB (Conteniendo el BASIC Atari) repartidos en dos chips.

64 KB.

Cuatro voces independientes (cada una con una escala de 3 1/2 octavas), controlables mediante el comando SOUND o POKE. Los tonos se pueden ajustar por oscilación, altura, distorsión y volumen.

Máximo de 40 columnas por 24 filas de texto.
La resolución máxima para gráficos es de 320 x 192 píxeles, y 16 colores con 16 niveles de brillo.
Los chips encargados del aspecto gráfico son ANTIC Y GTIA.

De tipo mecánico. Formado por 62 teclas, destacando las de cursor y las de función (START, SELECT, OPTION, HELP y RESET).

Fuente externa suministrando 5 V DC.

Puerto para periféricos, dos conectores para joystick, puerto para cartuchos, conector de ampliación, salida TV y conector para monitor (video compuesto y sonido).

A diferencia de su hermano menor, el ATARI 600 XL, podemos conectar una unidad de disco externa sin necesidad de ampliar la memoria RAM.

1. Está completo, con su caja y embalajes originales, fuente de alimentación, cables, instrucciones, otros folletos y tarjeta de garantía. El ordenador está impecable.

1985.

6502C a 1,79 MHz.

24 KB.

64 KB.

Posee 4 voces de sonido independientes.

Dispone de 11 modos gráficos, 256 colores, una resolución de 320 x 192 píxeles, 40 columnas x 24 líneas de texto, y 5 modos de texto.

62 teclas con 5 especiales (una de ellas es Reset, que reinicia el ordenador).

Fuente externa suministrando 5 V DC.

Ofrece conectores para cartuchos, TV, monitor, dos puertas para controles manuales y puerta entrada/salida serie.

Como curiosidad, esta máquina dispone de un vistoso software instalado en memoria para chequear el buen funcionamiento del aparato (memoria ROM y RAM, audio, video y teclado), accesible al usuario.

1. Está completo, con sus embalajes originales, fuente de alimentación, manuales, tarjeta de garantía, así como un casete (con caja y manual). Todo impecable.

2. Incluye la fuente de alimentación original, casete externo Atari XC12 y manual en castellano de 116 páginas para los ordenadores Atari XE (65XE y 130XE). En excelente estado.

3. Con sus cajas originales (interior y exterior), fuente de alimentación, cable para TV, manual en inglés y dos hojas informativas. En muy buen estado.

1985.

Motorola 68000 a 8 MHz.

16 KB (Boot ROM).

512 KB.

Tres voces y ocho octavas.

Paleta de 512 colores.
Poseía diferentes resoluciones gráficas: 640 x 400 píxeles (monocromo), 640 x 200 (4 colores) y 320 x 200 (16 colores).
El texto era presentado en 40 u 80 columnas por 25 líneas.

Dividido en diferentes grupos, destacando las teclas de función.

Habitualmente disquetera externa, como la SF354 de 3,5 pulgadas (360 KB y simple cara) o SF314 de 3,5 pulgadas (720 KB y doble cara).

Fuente externa con salidas de 5 V, 12 V y -12 V.

RGB, cartuchos, puerto paralelo Centronics, MIDI (I/O), RS232C, conector para disco duro, puerto para disquetera externa, así como conectores para joystick y ratón.

Interruptor de encendido, reset y ratón de dos pulsadores.

Ordenador nacido en 1985 que marcó también una época. Tanto la disquetera como el alimentador eran externos. Al iniciar la computadora necesitaba cargar el sistema desde disco.

1. Adquirido en enero de 1999 por 1000 pesetas de la época en España (poco más de 6 euros). Teclado inglés. Incluyó la fuente de alimentación original externa (PS31 P/N C0 70103 - 3) con salidas de +5 V (3 A), +12 V (0,03 A) y -12 V (0,03 A). También vino acompañado por una disquetera externa SF354 (internamente está la unidad D355 de simple cara, operativa), careciendo originalmente de su alimentación y del cable de datos.
En febrero de 2018 son sustituidos todos los condensadores electrolíticos del alimentador de la computadora (4700uF 16V x 3 y 470uF 25V x 2). Para conseguirlo hubo que retirar la tapa inferior de la fuente (que estaba pegada), evitando dañarla para poder encajarla en su sitio al finalizar el mantenimiento. Hay que agradecer que la placa con la electrónica no estuviera sumergida en resina, como ocurrió con el transformador.
En abril de 2026 se adquiere un alimentador original C070094-3/PS32 para su disquetera externa, suministrando los siguientes voltajes DC: +5 V (0,72 A) y +12 V (0,21 A). Se sustituyen sus condensadores electrolíticos originales (4700uF 25V, 4700uF 16V y 10uF 16V x 2). Finalmente se engrasan algunas partes mecánicas de la unidad D355.

1985.

Motorola 68000 a 8 MHz.

192 KB (TOS / GEM).

512 KB.

Tres voces y ocho octavas.

Paleta de 512 colores.
Resoluciones gráficas: 640 x 400 píxeles (monocromo), 640 x 200 (4 colores) y 320 x 200 (16 colores).
El texto era presentado en 40 / 80 columnas por 25 líneas.

Dividido en diferentes grupos, destacando las teclas de función.

Disquetera externa.

Fuente externa (5 V, 12 V y -12 V).

RGB, RF, cartuchos, puerto paralelo Centronics, MIDI (I/O), RS232C, conector para disco duro, puerto para disquetera externa, así como conectores para joystick y ratón.

Interruptor de encendido, reset y ratón de dos pulsadores.

A diferencia del Atari ST inicial, este modelo incluye TOS en ROM, así como una salida RF que permite utilizar un televisor convencional.

1. Fue adquirido sólo el ordenador, sin nada más. TOS y teclado en inglés.
Tras una reparación de los conectores del ratón y del joystick en diciembre de 2008, arrancó correctamente. Incluye una placa de expansión interna de memoria RAM con 512 KB adicionales (16 chips KM41256-15).
En febrero de 2018 se debieron sustituir varios condensadores electrolíticos: dos de 470uF 16V en la placa base y otro de 1000uF 10V situado en la ampliación de memoria. También se repasaron soldaduras de algunos componentes de la placa principal, para que el ordenador quedara nuevamente operativo.
En el mes de abril de 2026 consigo otro alimentador original C070094-3/PS32 para disquetera externa, suministrando los siguientes voltajes DC: +5 V (0,72 A) y +12 V (0,21 A). Son sustituidos sus condensadores electrolíticos originales (4700uF 25V, 4700uF 16V y 10uF 16V x 2). Esta fuente de alimentación se vincula a este equipo hasta que se pueda encontrar una disquetera para él.

1986.

Motorola 68000 a 8 MHz.

192 KB (TOS / GEM).

512 KB (ampliables).

Tres voces y ocho octavas, generados por el chip AY-3-8912.

Paleta de 512 colores.
Resoluciones gráficas: 640 x 400 píxeles (2 colores), 640 x 200 (4 colores) y 320 x 200 (16 colores).
El texto era presentado en 40 / 80 columnas por 25 líneas.

Dividido en diferentes grupos, destacando las diez teclas de función.

Disquetera interna de 3,5 pulgadas (de simple o doble cara).

Fuente de alimentación incluida en la carcasa (5 V y 12 V).

RGB, salida TV, cartuchos, puerto paralelo Centronics, MIDI (I/O), RS232C, conector para disco duro, puerto para segunda disquetera externa, así como conectores para joystick y ratón.

Ratón de dos pulsadores. reset e interruptor de encendido.

Apareció en 1986, mejorando el diseño y las prestaciones del anterior modelo 520 ST, al incluir en la propia carcasa la fuente de alimentación y la disquetera.

1. Incluye su ratón original y software. Teclado y TOS en español. Dispone de disquetera de simple cara (Chinon F-353AT REV A). El ordenador está en muy buen estado de conservación.
A modo preventivo, en febrero de 2011, fueron cambiados los condensadores electrolíticos originales de su fuente de alimentación (modelo ASP34-2): 47uF 250V x 2, 330uF 25V x 3, 4700uF 16V, 100uF 25V y 2200uF 16V.
Durante marzo de 2026 debe sustituirse la correa de goma de la disquetera (la operación es muy sencilla ya que está fácilmente accesible en su zona inferior) y se aprovecha para realizar una limpieza en el interior de la unidad de disco. El ordenador vuelve a funcionar perfectamente.

2. En un principio, únicamente la computadora. Modelo con teclado y TOS españoles. Monta una disquetera de doble cara (Epson SMD-380). La máquina fue adquirida averiada, quedando operativa tras una rápida reparación de su fuente de alimentación (Mitsumi SR98) en junio de 2004.
En marzo de 2011 y febrero de 2018 se cambian en la fuente de alimentación aquellos condensadores electrolíticos poco fiables (destaca el de 47uF 400V).
En mayo de 2025 se asigna a este ordenador un ratón Atari STM1 reacondicionado.
Durante marzo de 2026 se materializa un nuevo mantenimiento de su fuente de alimentación, empleando mejores componentes. Son sustituidos los originales C206 (condensador electrolítico de 1uF 50V), R101 (resistencia de cemento con 8,2 Ω 3 W), D101 (RB155), D202 (HRW34) y los condensadores de poliéster (posiciones C107, C108, C109 y C110). Entre dichos componentes podemos destacar el utilizado en D202, un STPS10H100CFP. Se consigue un voltaje estable y seguro, así como una temperatura de funcionamiento más baja.

3. Es un Atari STfm Serie Oro con teclado y TOS españoles. Dispone de una disquetera interna Sony MP-F11W-U0. El equipo incluye su ratón original y el cable de alimentación.
Vino acompañado por: Manual del Usuario, Atari ST BASIC - Guía de referencia rápida, FirST Word + Language Disk (el procesador de textos tiene Manual del Usuario), NEOchrome (programa de diseño gráfico con el Manual del Usuario), DB Master One (para la creación de Bases de Datos, más su manual), Organiser (organizador de información personal, en su carpeta y con manual), Music Maker (exclusivamente la carpeta y su Manual del Usuario), así como FirST BASIC (en carpeta y con manual). Todo en castellano.
En marzo de 2011 y febrero de 2018 se fueron sustituyendo los siguientes condensadores electrolíticos en su fuente de alimentación (DSP-508A REV-0): 2200uF 16V x 2, 330uF 25V x 3, 100uF 25V, 47uF 250V x 2 y 1uF 50V.
El ordenador funciona sin problemas.

1986.

Motorola 68000 a 8 MHz.

192 KB (TOS / GEM).

1 MB.

Tres voces y ocho octavas.

Paleta de 512 colores.
Modo monocromo: 640 x 400 píxeles.
Color: 640 x 200 píxeles (4 colores) y 320 x 200 píxeles (16 colores).

Formado por 95 teclas. Se divide en diferentes grupos, destacando las 10 teclas de función, zona del teclado numérico y edición.

Disquetera interna de 3,5 pulgadas (720 KB y doble cara).

Fuente interna (5 V y 12 V).

Monitor, cartuchos, puerto paralelo Centronics, MIDI (I/O), RS232C, conector para disco duro (DMA), puerto para disquetera externa y dos conectores para joystick y ratón.

Interruptor de encendido, botón de reset y ratón de dos pulsadores.

1. Incluye ratón, discos y manuales. TOS/GEM español y teclado originalmente inglés UK, que reconvertí a español (intercambiando las teclas necesarias desde otro teclado castellano que dispongo para repuestos).

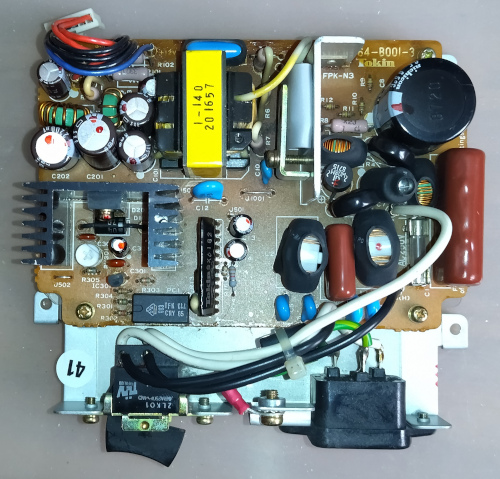

Durante marzo de 2011 la fuente de alimentación (Tokin 4501E1) fue reparada con éxito al cambiar sus condensadores electrolíticos (100uF 400V, 2200uF 10V x 2, 470uF 25V x 2, 470uF 10V, 120uF 25V, 47uF 16V x 2 y 1uF 50V).
En 2018 hay que sustituir dos condensadores electrolíticos axiales en la placa base. Seguidamente es limpiada y engrasada su disquetera (Chinon F-354 EAT REV A).
Durante marzo de 2026, debido al propio diseño de la fuente de alimentación, con numerosos componentes apretados entre sí, se intenta mejorar algo la ventilación y temperatura, sustituyendo nuevamente tres de los condensadores electrolíticos (de 470uF) por otros de forma alargada y más resistentes al calor. Además el ratón precisa repararse (el puntero únicamente se desplaza verticalmente hacia arriba). Tras algún intento sin éxito, se extrae su placa electrónica con todo el mecanismo, sustituyéndola por otra idéntica que poseía, en buen estado, quedando el asunto solucionado.

2. Dispone de ratón (inicialmente averiado), cable de alimentación y dos manuales en holandés. TOS/GEM y teclado en inglés UK. Monta una disquetera D357.

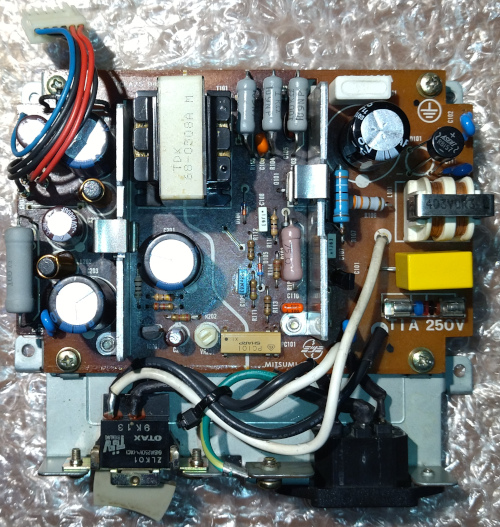

La alimentación interna (Mitsumi SR98) precisa un inicial cambio de condensadores electrolíticos en 2011 para dejar el ordenador operativo. Las últimas sustituciones se harían en 2018.
En marzo de 2026 se renuevan otros componentes de la fuente de alimentación: R101 (pasando a una resistencia de cemento de 5 W), D101 (instalando un RB157), D202 (utilizando un STPS10H100CFP) y los cuatro condensadores de poliéster (C107, C108, C109 y C110), sustituidos por equivalentes de mejores características. Todo lo anterior permite obtener voltajes fiables y reducir la temperatura durante la actividad del ordenador.
Para solucionar el problema del ratón (únicamente se desplazaba verticalmente arriba y abajo, con intento de reparación en 2018), decido cambiar su placa del circuito (fabricada por Mitsumi), bola y tapita inferior (parcialmente partida) por otros elementos de mecanismos en buen estado que disponía. La plaquita averiada tiene en la cara de pistas resistencias SMD, mientras que la operativa monta resistencias de agujero pasante, pero se adaptada perfectamente. Tema resuelto.

3. Con TOS/GEM y teclado en alemán. Carece de ratón.
En febrero de 2018 son realizados diversos mantenimientos: limpieza interna del equipo y su disquetera Chinon FB-354AA REV A (que además es engrasada), se sustituyen los condensadores electrolíticos de la fuente de alimentación Mitsumi SR98 (47uF 400V, 2200uF 10V x 2, 2200uF 16V, 1000uF 10V, 1000uF 16V y 1uF 50V), así como otros dos en la placa base (4700uF 16V y 1000uF 16V). El ordenador funciona correctamente.
Durante marzo de 2026 se vuelve a actuar sobre la fuente de alimentación, cambiando nuevamente C206 (1uF 50V). Siguiendo con la alimentación, se realizan algunas mejoras al sustituir: R101 (por otra resistencia de cemento de 5 W), D101 (empleando un RB157), D202 (colocando un STPS10H100CFP) y todos los condensadores de poliéster (C107, C108, C109 y C110), utilizando equivalentes de mejor durabilidad y tolerancia. Se consiguen unos voltajes seguros y estables, además de menor temperatura en funcionamiento.

1989.

Motorola 68000 a 8 MHz.

192 KB / 256 KB. TOS y GEM.

1 MB ampliable hasta 4 MB internamente.

Tres voces y ocho octavas.

Paleta de 4096 colores.
Modo monocromo: 640 x 400 píxeles.
Color: 640 x 200 píxeles (4 colores) y 320 x 200 píxeles (16 colores).

Formado por 95 teclas. Se divide en diferentes grupos, destacando las 10 teclas de función, zona del teclado numérico y edición.

Disquetera interna de 3,5 pulgadas (720 KB y doble cara).

Fuente interna (5 V y 12 V).

RGB, cartuchos, puerto paralelo Centronics, MIDI (I/O), RS232C, conector para disco duro, RCA estéreo, puerto para disquetera externa y dos conectores para joystick y ratón.

Interruptor de encendido, botón de reset y ratón de dos pulsadores.

1. Está ampliado a 4 MB de RAM. Incluye su embalaje original (caja y corchos en excelente estado), además del ratón y cable de alimentación. TOS y teclado en español.
Para evitar futuros problemas, durante enero de 2011 los condensadores electrolíticos de su fuente de alimentación (PHIHONG PSM-2512-2 REV A6 con 25,8 W) fueron sustituidos (1uF 50V, 1000uF 25V, 470uF 25V, 2200uF 10V x 2 y 47uF 400V).
Entre abril y mayo de 2025 comienza una exhaustiva puesta a punto:
-En el ratón son cambiados sus dos condensadores electrolíticos (47uF 16V), limpiada / lubricada la zona de los rodillos y tratado con Lubrilimp/2 la cara de pistas de la placa, así como sus dos micro pulsadores.
-A nivel de la placa base del ordenador, son sustituidos todos sus condensadores electrolíticos, muchos desvalorizados. La lista comprende 4,7uF 35V NP axial (C202, C204, C205 y C215), 10uF 35V axial (C100 y C542), 22uF 16V axial (C102), 47uF 16V axial (C544, C547, C520, C508, C541, C535, C546, C529, C525, C537 y C543), 100uF 16V axial (C561, C600, C107, C558, C110 y C564), 470uF 35V axial (C216), 4700uF 16V axial (C103), 470uF 16V radial (C415), 100uF 16V radial (C417 y C423), 47uF 16V radial (C416, C566 y C567) y 1uF 50V radial (C433).
-Debe pegarse una pequeña zona partida de la carcasa superior (a la izquierda de la tecla F1).
-Desmontada la disquetera Epson, cuyo interior es revisado y limpiadas sus cabezas de lectura/escritura.
El ordenador presenta un excelente aspecto externo e interno, con un buen comportamiento en el arranque, teclado, imagen, ratón, disquetera... Sin embargo, no emite sonido por ninguna de sus salidas que debieran portarlo...
Durante marzo de 2026 es retomado el problema de la falta de audio. En la placa principal se sustituye el componente de la posición Q500 (LM78L82ACZ) por un 78L08, siendo totalmente válido en este caso. Además son revisadas algunas pistas a tierra y las soldaduras del chip LMC1992. Se consigue que la computadora recupere la emisión de sonido con plena calidad.

2. Inicialmente lo compré como averiado. Le sustituí la fuente de alimentación original (Mitsumi SR98) por otra en mejor estado (PHIHONG PSM-2512-2 REV A6), que también hubo que reparar, procedente de un Atari 520 STfm Serie Oro. Aunque se consiguió que el equipo funcionara, ofrecía una pésima imagen por la salida de TV (con interferencias, niebla, en blanco y negro...), además de ruido de fondo.
Dispone de 4 MB de RAM. Su adquisición incluyó numerosos disquetes con software de todo tipo. El teclado y ROM son ingleses. Incluye ratón.
En marzo de 2026 se realiza un nuevo recap de los condensadores electrolíticos de la fuente de alimentación (excepto el de 47uF 400V que se mantiene perfecto), usando condensadores más fiables. En la placa base del ordenador se repasan diversas soldaduras relacionadas con la salida RF, consiguiéndose solucionar el problema con la imagen mostrada y el sonido.

1989.

80C88 a 4,9512 MHz.

256 KB. Albergaba el Sistema Operativo (DIP-DOS, compatible con el MS DOS 2.11) y numerosas utilidades (procesador de textos, agenda de direcciones, hoja de cálculo, calendario / diario hasta el año 2049, así como utilidades para configurar el sistema). Admite tarjetas ROM.

128 KB (ampliables mediante tarjetas hasta 640 KB).

Generado por un simple zumbador.

Dispone de una pequeña pantalla abatible LCD monocromática, capaz de mostrar 40 x 8 caracteres en modo texto, así como 260 x 64 puntos en modo gráfico.

De 63 teclas.

Con 3 pilas alcalinas AA / LR6 ó utilizando un adaptador externo (6 V y 300mA).

Tarjetas de memoria RAM o ROM, así como interfaces para conectarle con otros periféricos u ordenadores.

Considerado como el primer pocket compatible PC, este pequeño ordenador de 16 bits ofrece unas prestaciones muy aceptables para su momento (año 1989).

1. En muy buen estado.

2. Funcionando. Incluye su manual en inglés.

1991.

Motorola 68000 que puede operar a 8 Mhz / 16 MHz.
FPU (opcional) 68881 / 68882.

256 KB. TOS (2.05 / 2.06) y GEM.

1 MB / 2 MB / 4 MB.

Estéreo de 8 bits.

Paleta de 4 096 colores.
Modo monocromo: 640 x 400 píxeles.
Color: 640 x 200 píxeles (4 colores) y 320 x 200 píxeles (16 colores).

Separado de la unidad central. Formado por 95 teclas. Se divide en diferentes grupos, destacando las 10 teclas de función, zona del teclado numérico y edición.
Incluye dos puertos para ratón / joystick.

Disquetera interna de 3,5 pulgadas (720 KB / 1,44 MB) y disco duro interno (en determinadas configuraciones) de hasta 1 GB.

Fuente interna (64,6 W). Voltajes DC: +5 V (7 A), -5 V (0,4 A), +12 V (2 A) y -12 V (0,3 A).

Monitor, RF, conector RJ para teclado, ACSI, SCSI, cartucho ROM, VME Bus, puerto paralelo Centronics, dos MIDI (entrada / salida), tres RS232C, salida de audio estéreo (dos RCA), LAN, puerto para disquetera externa, además de dos conectores para joystick y ratón (en ambos lados del teclado).

Interruptor de encendido, pulsador de reset, ventilador extractor situado en la fuente de alimentación, ratón de dos botones y batería de respaldo interna.

1. Fue adquirido como averiado y a un precio muy bajo. En su primera revisión arrancó perfectamente desde su disco duro Quantum ProDrive LPS de 256 MB (dividido en cuatro particiones). Dispone de 4 MB de RAM, disquetera SMD380-101-05 y tarjeta interna adaptadora ACSI a SCSI para conectar el disco duro. Incorpora teclado inglés UK, unidad central, ratón y manual. Luce un excelente aspecto externo e interno. Una auténtica joya de Atari.
A posteriori conseguí los discos de Sistema y utilidades para el disco duro, así como una copia en español del manual.
En febrero de 2011 todos los condensadores electrolíticos originales de la fuente de alimentación (PHIHONG PSM-5341) fueron sustituidos: 120uF 400V, 4700uF 16V, 1000uF 16V x 2, 2200uF 10V, 10uF 400V, 680uF 16V x 2, 220uF 25V, 100uF 25V, 100uF 10V, 22uF 25V, 3,3uF 50V y 4,7uF 50V.
Entre octubre y noviembre de 2015 se instala una nueva batería interna de respaldo (ER6K de 3,6 V), se consigue que el disco duro vuelva a arrancar (tras recolocar la tarjeta controladora y sus DIP, reinsertar algunos integrados en sus zócalos y apretar los conectores de alimentación del disco duro) y es reparada una pista rota en el conector del teclado que inutilizaba varias teclas.
En abril de 2026 vuelven a sustituirse algunos condensadores de la fuente de alimentación por otros mucho más fiables. Reaparecen los problemas de arranque automático desde el disco duro, ocasionados por el conector de su alimentación (que definitivamente reparo). Gracias a las utilidades originales de Atari para trabajar con discos rígidos, reviso las cuatro particiones de la unidad en busca de sectores defectuosos (no hallando ninguno), se reinstala su driver, son aparcadas las cabezas y apago la computadora. Tras encender el ordenador arranca automáticamente desde el disco fijo, con la configuración, particiones y software intactos. Además, la batería de respaldo sigue operativa con carga, manteniendo la fecha y hora correctas. También debo cambiar la bola de rodamiento del ratón, ya que desplaza el puntero con dificultad. Uso la de un antiguo ratón de PC, siendo totalmente válida. Para finalizar construyo un cable para un led que indique la actividad de la unidad de disco rígido y lo conecto al puerto dedicado a ello del disco duro. Con esta última operación se queda la computadora completamente operativa.

Curioso cartucho fabricado por Frontier Software para los ST/STe que permite mantener la fecha y hora en el equipo (al incorporar una pila CR2032), disponiendo además de una continuación del puerto para cartuchos.

1. En su caja con el cartucho y el manual en inglés. Incluye un disco, no original, para hacerlo funcionar (es una versión revisada para no sufrir el efecto 2000). Funciona perfectamente.

Escáner de mano, blanco y negro, que puede ser usado en los Atari ST y Mega ST.
Junto al escáner propiamente dicho se incluía el interface de conexión, un alimentador externo, cableado, el software Touch-Up y un manual.

1. Incluye el escáner, el cartucho de conexión, fuente de alimentación y cables.

1. Pendiente de comprobación.

1. Operativa.

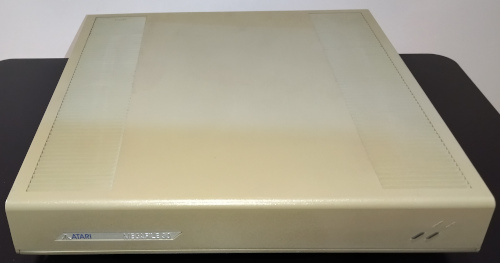

Unidad de almacenamiento externo para los ordenadores Atari ST y Mega, con discos duros de 20, 30 o 60 MB. Existe una variante llamada Megafile 44 que usaba soportes extraíbles Syquest de 44 MB e internamente un adaptador ACSI (Atari Computer System Interface) a SCSI (Small Computer System Interface). Sin embargo, a partir de aquí, nos centraremos en los modelos con disco duro fijo interno, que tuvieron una mayor difusión.
Dichos Megafile se acompañaban de un cable para comunicarse con el ordenador, disco de utilidades (para la configuración, uso y mantenimiento), cable de alimentación AC, manual y tarjeta de garantía. Poseen una fuente de alimentación interna y se comunican con la computadora a través del bus ACSI que es autoasignable.

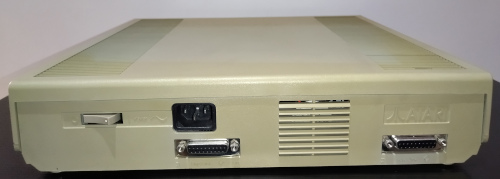

En la zona posterior se pueden apreciar dos puertos ACSI (uno de entrada y otro de salida, lográndose encadenar hasta cuatro unidades Megafile u otros dispositivos DMA. Se habla sobre la posibilidad de conectar hasta ocho dispositivos, pero lo recomendable es no superar cuatro), la toma de alimentación AC, el interruptor de encendido/apagado y un pequeño ventilador para extraer el calor del interior de la unidad. En la zona frontal existen dos ledes, uno indicando que está encendido y otro que parpadea según la actividad del disco.
Los Megafile con disco duro interno venían configurados de fábrica como unidad 0. Si necesitábamos alterar esta situación, por ejemplo, al trabajar con más unidades Megafile, debíamos acceder al interior para cambiar la disposición de unos interruptores DIP en la placa principal.
El disco rígido suministrado no podía aparcar sus cabezas automáticamente, por lo que antes de su apagado o traslado a otra ubicación, teníamos que proceder a aparcar las cabezas del disco duro para evitar daños internos. Para ello se incluye una utilidad en disquete. Cuando encendiéramos nuevamente el disco, volvería a su funcionamiento habitual.

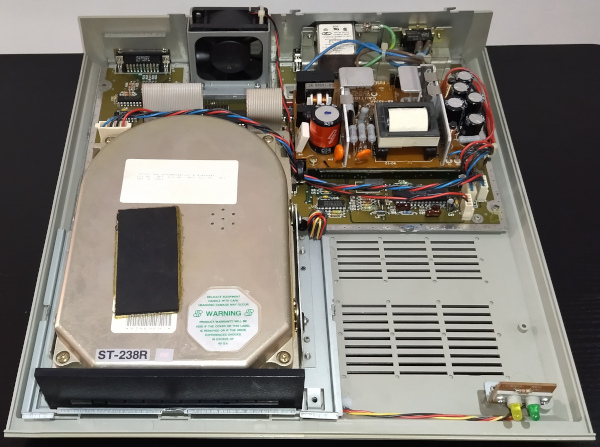

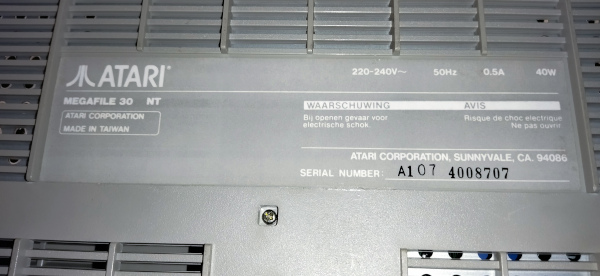

1. Se trata de un Megafile 30 (SP), con un disco duro Seagate ST-238R PR de 32 MB, sin el cable de datos y con una pegatina externa de advertencia en español por parte de Atari, que recordaba aparcar las cabezas cuando dejásemos de utilizar el disco o antes de moverlo a otra ubicación.
Fue comprobado con el cable de datos de mi otra Megafile 30, salvando en disquete varias utilidades para los Atari ST que tenía almacenadas. Posteriormente se formateó, se crearon 4 particiones y se preparó para arrancar automáticamente. Sólo presentaba un sector como defectuoso, pero sin afectar al funcionamiento.
En abril de 2026 surgen dos problemas. Primero deben cambiarse, por mal estado, todos los condensadores electrolíticos originales de su fuente de alimentación ASPF34-4 (con salidas DC de 5 V 3 A y 12 V 1,6 A): 4700uF 16V, 2200uF 16V, 330uF 35V x 3, 100uF 25V y 33uF 350V x 2.
A lo anterior se sumó el intentar recuperar su disco duro que parecía trabado. Se consigue solucionar haciendo uso, varias veces, de la utilidad para aparcar cabezas. Seguidamente pude formatearlo, crear una sola partición y chequear sus sectores. Se prepara para el autoarranque. Tras diferentes pruebas satisfactorias, el Megafile 30 vuelve a quedar operativo.

2. Otro Megafile 30. Posee el cable de datos y los típicos 32 MB de capacidad ofrecidos por su disco duro Seagate ST-238R (usando el formato de datos RLL).
Inicialmente fue revisado, formateado, creándose 4 particiones y preparado para arrancar automáticamente, no presentando problemas de funcionamiento.
En enero de 2026 no se puede acceder al disco rígido, pese a los intentos realizados por la propia unidad. Se aprovecha la circunstancia para realizar un mantenimiento sobre la fuente de alimentación interna, modelo Mitsumi SR151 (con salidas DC de 5 V 4 A y 12 V 1,6 A). Son sustituidos la mayoría de los condensadores electrolíticos (originalmente 2200uF 16V, 3300uF 10V x 3, 1000uF 16V y 1uF 50V) a excepción del marcado como 100uF 400V, que se encuentra perfectamente. También se cambian los condensadores de poliéster en las posiciones C108, C109 y C110 (los tres de 473K 50V), así como el situado en C111 (104K 50V).
El problema del disco duro es retomado en abril de 2026 sin éxito, incluso con el cambio de algún condensador algo desvalorizado en su electrónica. La unidad intenta responder, pero se percibe un atasco de sus cabezas que no consiguen desplazarse libremente.

Dada su forma, debe usarse con ambas manos. Dispone de una robusta palanca, dos pulsadores (uno a cada lado) y un selector " Quick Fire".

1. En su caja original. Pendiente de comprobación.

1. En la placa de componentes existe una pequeña zona partida, probablemente por un golpe. Su reparación será muy laboriosa.

1. Totalmente nuevo. Incluyendo todos los accesorios y un disco de instalación.

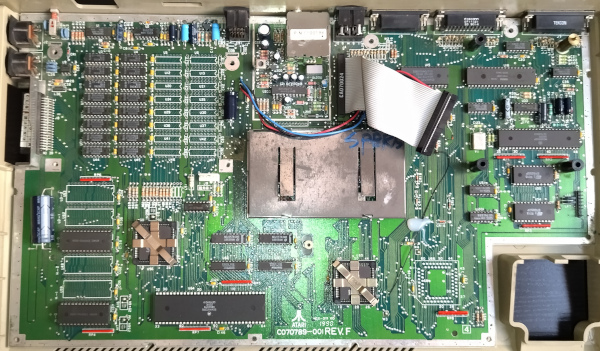

1. Es del año 1990 y revisión F. Perteneció a un Atari 520 STfm Serie Oro español (operativo) que sufrió desperfectos externos y fue despiezado. En perfecto estado.

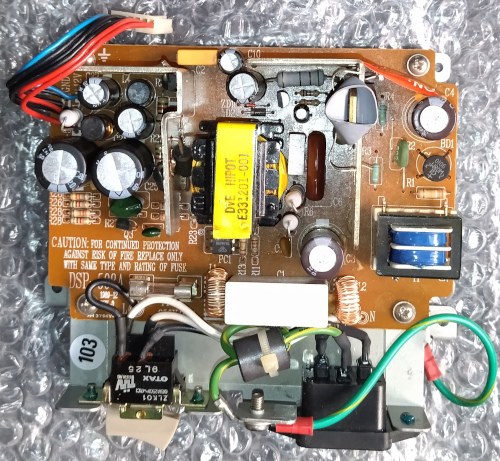

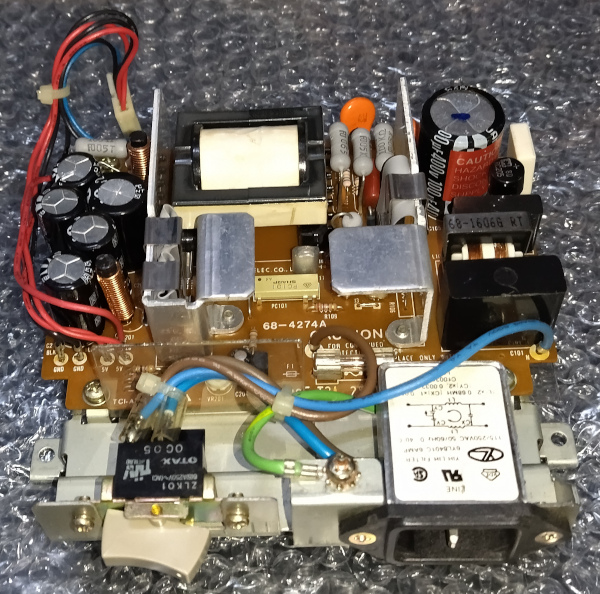

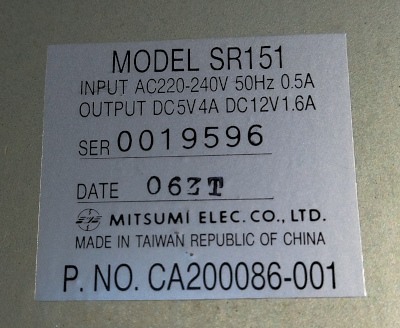

Fueron varios los modelos que empleó Atari, compartiendo los mismos voltajes de salida DC (5 V y 12 V), aunque pudiendo diferir en los amperajes y la fiabilidad de fabricación.
Hablamos de fuentes conmutadas que en principio eran compatibles entre los ordenadores de la familia Atari ST 520 y 1040, en sus variantes STf, STfm y STe.
También encontramos este tipo de fuente en otro hardware Atari, como las unidades Megafile.

1. Modelo Mitsumi SR98 con salidas DC de 5 V (3 A) y 12 V (0,9 A), suministrando hasta 27 W.
Inicialmente no entregaba ninguno de los mencionados voltajes en su salida. Esta fuente fue extraída de mi Atari 1040 STe inglés para su arreglo.
Desde un principio presentó numerosos componentes en mal estado y signos de zonas sometidas a altas temperaturas, lo que evidenciaba serios problemas.
Estuvo olvidada durante años, para en febrero y marzo de 2026 ser retomada su posible reparación, tras algunos intentos anteriores.
Entre los componentes originales sustituidos tenemos: Condensadores electrolíticos (47uF 400V, 1uF 50V, 2200uF 10V x 2, 2200uF 16V, 1000uF 10V y 1000uF 16V), condensador X2 de 0,47uF 250 V AC (posición C101), condensadores de poliéster y cerámicos, resistencias (R101 de cemento con 8,2 Ω 3 W, R102 de 390 kΩ ½ W, R106 de 3,3 Ω 1 W, R201 de 2,7 kΩ ¼ W, R202 de 2,4 kΩ ¼ W y R203 de 24 Ω ¼ W), diodos D101 (RB155) y D202 (HRW34-01), transistores Q101 (2SC2979) y Q102 (2SC2060), octoacoplador PC101 (Sharp PC101), conector AC de tres pines, así como parte del cableado interno (hacia el conector AC, la placa e interruptor de encendido).
Muchos de los componentes citados son cambiados por otros con mejores prestaciones (por ejemplo, D202 es sustituido por un STPS10H100CFP, la resistencia dañada R101 es cambiada por otra de 5 W y tolerancia del 5%, PC101 ahora monta un CNY65...).
Finalmente se ha conseguido que la fuente quede plenamente funcional y segura. En principio no volverá a su ordenador original, ya que en éste monté otra fuente operativa hace años.

2. DVE DSP-508A (fabricación en Taiwan R.O.C.) de 34 W. Salidas DC: 5 V (3 A) y 12 V (1 A).
En febrero de 2026 son cambiados casi todos los condensadores electrolíticos, a excepción de los situados en C3 y C4, ambos de 47uF 250V, al encontrarse en buen estado.
Los condensadores sustituidos están en las posiciones C10 (100uF 25V), C8 (330uF 25V), C9 (1uF 50V), C23 (330uF 25V), C21 (2200uF 16V), C20 (330uF 25V) y C22 (2200uF 16V).
Ahora funciona de forma estable.

3. TOKIN 4501E1 de fabricación japonesa, con las habituales salidas DC de 5 V y 12 V.
Durante marzo de 2026 se sustituyen sus condensadores electrolíticos, exceptuando el de 100uF 400V, que no lo precisa. Han sido varios los condensadores muy desvalorizados e incluso con pérdidas de ácido. Son reemplazados 1uF 50V, 47uF 16V x 2, 120uF 25V, 470uF 10V, 470uF 25V x 2 y 2200uF 10V x 2. La fuente ha quedado operativa.

1. Un juego completo (partes superior e inferior) de un Atari 520 STfm Serie Oro español. Pertenecían a un ordenador funcional que sufrió serios daños externos. Aunque ambas carcasas de plástico presentaron zonas rotas y éstas fueron pegadas, la computadora fue despiezada para repuestos.

1. Originalmente procedía de un Atari 520 STfm Serie Oro español (operativo), que sufrió serios desperfectos en sus carcasas exteriores.
Sus teclas se han ido usando / intercambiando con las de otros ordenadores. Para repuestos.

1. Unidad de 3,5 pulgadas Epson SMD-480L (720 KB y doble cara). Procedía de un Atari 520 STfm Serie Oro español (funcional), pero con desperfectos en sus carcasas plásticas superior e inferior.
La disquetera es extraída totalmente operativa para futuros usos.

Esta fuente de alimentación fue montada en el interior de los Atari Mega STe. Su potencia máxima era de 64,6 W, ofreciendo los siguientes voltajes de salida (DC): +5 V (7 A), +12 V (2 A), -5 V (0,4 A) y -12 V (0,3 A).

1. Funcionando. En febrero de 2011 fueron sustituidos sus condensadores electrolíticos: 4700uF 16V, 1000uF 16V x 2, 2200uF 10V, 680uF 16V x 2, 220uF 25V, 100uF 25V, 100uF 10V, 22uF 25V, 3,3uF 50V, 4,7uF 50V, 120uF 400V y 10uF 400V.

1. En un principio incluía la placa de la electrónica (modelo C070903 REV C), bola de desplazamiento, tornillería y la tapa circular de cierre inferior para la carcasa del ratón. Sus pulsadores fueron tratados con limpia contactos. Funcionaba plenamente.
Posteriormente, en marzo de 2026, son intercambiadas dicha placa y la bola, por las del ratón de mi Atari STf de origen holandés.
Los problemas actuales que arrastra la placa averiada están relacionados con la imposibilidad de desplazar el puntero hacia la derecha o izquierda (se intentó una reparación en 2018, sin éxito). Queda pendiente sustituir los ledes IR dañados.

2. La plaquita electrónica inicial, fabricada por Mitsumi, venía acompañada por una bola de desplazamiento, tornillería y dos tapas de plástico para el cierre inferior. Estaba operativa.
En marzo de 2026 es intercambiada esta placa por otra idéntica, pero averiada, extraída del ratón STM1 que acompaña a mi Atari 1040 STf con teclado español. También permuto una de las tapas, para la bola de rodamiento, con la del ratón de mi Atari 1040 STf de origen holandés.
Por tanto, actualmente la placa que aparece aquí recogida, presenta una avería en el desplazamiento del puntero (únicamente lo hace de forma vertical y hacia arriba). Todo señala a los ledes IR.

Este cable permite visualizar la imagen por video compuesto en color desde ordenadores Atari que dispongan de modulador RF. En un extremo se conecta a la salida MONITOR de la computadora y en el otro extremo, mediante dos RCA, a la entrada de video compuesto y de audio de la pantalla.
Si usamos modelos de Atari sin modulador RF (como los primeros ST o los STf), obtendremos una imagen en blanco y negro, o incluso, ninguna visualización.

1. Funcionando correctamente.
