1987.

Motorola MC68000 a 7,14 MHz.

OCS (Original Chip Set) con chips especializados: Fat Agnus (memoria y blitter), Denise (video), Paula (audio y E/S) y Gary (E/S).

256 KB (rutinas del kernel y del DOS). Incluyendo el Kickstart 1.2 / 1.3. Montada sobre un zócalo. Actualizable.

512 KB (memoria Chip). Hasta 9 MB (Chip + Slow + Fast RAM).

4 voces configuradas como 2 canales estéreo y 9 octavas.

4 096 colores.
PAL (320 x 256 píxeles y 320 x 512 con hasta 32 colores. 640 x 256 y 640 x 512 hasta 16 colores). NTSC (320 x 200 píxeles y 320 x 400 hasta 32 colores. 640 x 200 y 640 x 400 hasta 16 colores).

Mecánico. Está dividido en cuatro secciones: Principal, de cursor, de función y numérico.

Disquetera interna de 3,5 pulgadas DC / DD (880 KB).

Externa (con salidas de 5 V, 12 V y -12 V).

RS232, puerto paralelo Centronics, conector para disquetera/s externa/s, 2 interfaces para ratón / juegos, 2 salidas de audio (estéreo), conector de memoria, bus de expansión, RGB y video compuesto.

Ratón de bola con dos pulsadores, así como ledes indicadores de funcionamiento y disquetera (situados en la carcasa superior).
El equipo se acompañaba con diversos manuales y los discos del Sistema (originalmente Workbench 1.2 / 1.3).

Uno de los ordenadores con más carisma.
Sus principales chips están montados sobre zócalos, lo que facilita la actualización y mantenimiento.
Además existen gran cantidad de tarjetas de ampliación internas y periféricos que potencian este excelente ordenador.

1. Procede de un antiguo stock que adquirí en un centro comercial.
Dispone de sus embalajes originales. En el interior está el ordenador con teclado español, la fuente de alimentación, ratón, manuales en castellano (tanto del ordenador como del AmigaDOS 1.3), tarjeta de garantía, software original de Sistema en dos discos de 3,5 pulgadas ("Workbench 1.3.3" y "Extras 1.3.3"), así como tres manuales de diversos programas ("Computer Combat Software Manual", "Wordworth - Instruction Book" y "Personal Paint 4.0").
Su fuente de alimentación es el modelo 312503-03, la versión "pesada" fabricada en China, siendo los voltajes de salida: 5 V (2,5 A), 12 V (1 A) y -12 V (0,1 A). En 2011 y 2018 son cambiados sus condensadores electrolíticos.
También en 2018 se completa con un Amiga 520 (reparado al colocarle un MC1377P) y sus cables.
En 2023 es instalada una expansión de memoria interna 11D410009A con 512 KB + RTC, restaurada por mí y a la que coloqué un adaptador para pilas CR2032.

2. Este ordenador también procede del antiguo stock que compré en un centro comercial hace bastantes años. En su momento pagué por él 4000 pesetas (poco más de 24 euros).
Incluye sus embalajes originales, Amiga 500 con teclado español, fuente de alimentación, ratón, manuales en castellano (del A500 y el AmigaDOS 1.3) y los dos discos de Sistema originales ("Workbench 1.3.3" y "Extras 1.3.3").
La fuente de alimentación es el modelo 312503-03 fabricada en Alemania, con unos voltajes de 5 V (4,5 A), 12 V (1 A) y -12 V (0,1 A). En el año 2011 fueron sustituidos sus condensadores electrolíticos (47uF 385V, 4700uF 16V x 4, 470uF 16V x 2 y 22uF 25V x 2). Posteriormente en 2024 debe sustituirse el condensador Arcotronics R.73 KP B7 6n8J1600.
En febrero de 2024 el ordenador (todavía con su precinto de garantía intacto) no llega a arrancar, presentando una pantalla verde. Los cuatro chips de RAM (Siemens HYB514256A-70) son sustituidos por chips TMS44C256-70N montados en zócalos. Con esto el problema se resuelve.
En mayo de 2024 es instalada una tarjeta de expansión de memoria interna 11D410009A con 512 KB + RTC. Es preparada con un adaptador para pilas CR2032.

3. Sigue procediendo del antiguo stock que adquirí en un centro comercial de mi localidad.
Dispone de los embalajes originales, ordenador con teclado español, fuente de alimentación, ratón, manuales en castellano (de la computadora y del AmigaDOS 1.3) y los discos de Sistema originales ("Workbench 1.3.3" y "Extras 1.3.3").
La fuente de alimentación es el modelo 312503-03 de fabricación alemana, con unas salidas de 5 V (4,5 A), 12 V (1 A) y -12 V (0,1 A). Sus condensadores electrolíticos son sustituidos en 2011.
En febrero de 2024 es instalada la tarjeta de memoria interna 11D410009A con 512 KB + RTC y con un adaptador para pilas CR2032.

4. También pertenece al antiguo stock comprado en un centro comercial.
Incluye los embalajes originales, Amiga 500 con teclado español, ratón, manuales en castellano (de la computadora, AmigaDOS 1.3 y del Amiga Basic), tarjeta de garantía, diverso software con sus instrucciones / manuales ("Deluxe Music Construction Set", "Deluxe Paint II", "Deluxe Video", "Budokan - The Martial Spirit", "After the War" y "Sueños de Pinball"), además de un pequeño catálogo de DRO SOFT con variados programas para Amiga.
No disponía de los discos de Sistema ni la fuente de alimentación.
En noviembre de 1999 se monta una aceleradora Viper 520 CD junto a una KCS Power PC Board y un disco duro de 2,5 pulgadas (4,8 GB) con Amiga OS 3.0.
En 2008 es retirado el disco duro colocándose otro de 527 MB.
Ya en abril de 2011 se opta por instalar un portapilas para CR2032 en la KCS Power PC Board, para evitar desoldar y volver a soldar la pila en la placa del circuito.
2019 se presenta con una avería del último disco duro, siendo sustituido por un adaptador Compact Flash más una tarjeta de 1 GB (mantengo Amiga OS 3.0). Además retiro la KCS Power PC Board, siendo instalada una clásica tarjeta de expansión de memoria de 512 KB + RTC, mejorada con un adaptador para CR2032 fabricado por AMIGAstore.

5. Forma parte del antiguo stock conseguido en un centro comercial de mi ciudad.
Tenemos los embalajes originales, computadora con teclado español, fuente de alimentación, ratón, tarjeta de garantía, manuales en castellano (del A500 y AmigaDOS 1.3), los disquetes de Sistema originales ("Workbench 1.3.3" y "Extras 1.3.3") y otro software con instrucciones / manuales ("Deluxe Music", "Deluxe Paint II", "Deluxe Video II", "Budokan", "After the War" y "Astro Marine Corps").
Desde septiembre de 1999 monta una KCS Power PC Board, a la que en 2019 se colocó un portapilas para CR2032.
Hablando de su fuente de alimentación, modelo 312503-03, fabricada en India, presenta unas salidas de 5 V (4,5 A), 12 V (1 A) y -12 V (100 mA). Sus condensadores electrolíticos son sustituidos completamente en 2011. Posteriormente, en 2025, vuelven a cambiarse algunos condensadores poco fiables.

6. Es el sexto y último equipo procedente del viejo stock comprado en un centro comercial.
Dispone de sus embalajes originales, Amiga 500 con teclado español, fuente de alimentación, ratón, manuales en castellano (tanto del ordenador como del AmigaDOS 1.3), tarjeta de garantía y los discos de Sistema originales ("Workbench 1.3.3" y "Extras 1.3.3").
En mayo de 2019 instalo la KCS Power PC Board, retirada del Amiga que monta la Viper 520 CD.
En cuanto a su fuente de alimentación (modelo 312503-03), fabricada en Alemania, muestra unas salidas de 5 V (4,5 A), 12 V (1 A) y -12 V (0,1 A). Todos los condensadores electrolíticos se sustituyen en abril de 2011.

7. En un estado excelente. Sólo el ordenador. Originalmente tenía su precinto de garantía intacto. Incorpora una ROM 1.2 y teclado en alemán. Carece de la tapa del puerto de expansión lateral. Añadí un ratón en buen estado y se instaló una expansión de memoria de 512 KB con RTC.
Posteriormente hubo que cambiar un par de condensadores ya que el ordenador no encendía. En julio de 2016, fueron sustituidos el resto de condensadores electrolíticos de la placa base y se retiró la tarjeta de memoria para instalarla en otro A500.
En diciembre de 2023 vuelve a instalarse la misma expansión de RAM inicial (con un módulo adaptador para CR2032). El ordenador funciona perfectamente.
En febrero de 2024 se completa el ordenador con una tapa original para el puerto lateral izquierdo.

8. En un principio tenía muchas carencias. Ha sido reconstruido casi en su totalidad con numerosas piezas. Su teclado original en alemán es cambiado por otro en español en julio de 2016. El tono amarillento de las teclas es eliminado con agua oxigenada y mucho sol. Se instala una tarjeta de 512 KB + RTC (con adaptador para batería CR2032). El equipo se completa con un ratón. Está plenamente operativo.
En mayo de 2019 la expansión de memoria es ubicada en otro A500 y en junio de ese mismo año son cambiados todos los condensadores electrolíticos de este ordenador.
En el mes de diciembre de 2023 es instalada otra de mis expansiones de RAM + RTC (11D410009A) y en enero de 2024 se mejora con un módulo adaptador para CR2032.
Ya en mayo de 2024, dicha expansión de memoria es reemplazada por otra de 512 KB + RTC, con referencia 11D410009B.

1992.

Motorola 68000 a 7,09 MHz.

ECS (Enchanced Chip Set) con Super Agnus, Paula, Super Denise y Gayle.

512 KB. Inicialmente Kickstart ROM 2.05 (revisiones 37.299, 37.300 y 37.350). Montada sobre un zócalo. Actualizable.

De serie incorpora 1 MB de memoria Chip (hasta 2 MB) y 0 MB de Fast (máximo 8 MB). Podría totalizar 10 MB.

8 bit digital, con 256 niveles de volumen, 9 octavas y estéreo.

Hasta 4 096 colores.
Numerosos modos gráficos: Desde 320 x 200 píxeles hasta 1 280 x 512 (entrelazado).
Las resoluciones altas tenían menor profundidad de color: 4 bits (16 colores) y hasta 4 colores simultáneos ó 6 bits (64 colores) y hasta 4 colores.
La mayor profundidad de color estaba en las resoluciones más bajas: 12 bits (4 096 colores) y hasta 16 ó 32 colores simultáneos.
Existieron dos modos especiales para resoluciones bajas (320 x 200 / 320 x 400): EHB (Extra Half Brite) con 64 colores simultáneos y HAM (Hold And Modify) con hasta 4 096 colores.

Mecánico con 78 teclas y muy compacto.

Disquetera interna de 3,5" DD (880 KB), disco duro interno de 2,5" (incorporado / opcional según versiones) y tarjetas PCMCIA.

Externa (líneas de 5 V, 12 V y -12 V).

Slot de expansión en la zona inferior, RS232, puerto paralelo Centronics, RGB, video compuesto color, slot PCMCIA II, puerto IDE-AT interno de 44 pines, 2 conectores ratón / juegos, 2 salidas RCA para audio (estéreo), disquetera/s externa/s y modulador de TV.

Tres ledes a la derecha del teclado (POWER, FLOPPY y DISK).
Incluía el Workbench 2.05 en varios discos, ratón de bola con dos pulsadores y manuales.

Un Amiga "compacto" y ligero.
La Kickstart ROM revisión 37.299 no soportaba directamente el conector interno IDE-AT ni las tarjetas PCMCIA, cosa que sí sucedía con las revisiones posteriores (37.300 y 37.350).

1. Es la versión "HD". Incluye su ratón, fuente de alimentación, discos del S.O., otro software e Introducción al AMIGA 600HD. Teclado en castellano. Ha sido reparado totalmente tras sustituir su placa base, el conector del disco duro e incluir una nueva ROM 3.1. La revisión de la placa base es la 1.5. Su disco duro de 527 MB es retirado por avería y sustituido por otro (IBM Travelstar) de 5 GB con el Amiga OS 3.1. Algunas teclas dejan de funcionar, consiguiéndose provisionalmente su reparación con el uso de grafito en los contactos afectados.
La fuente de alimentación es el modelo 391029-03 (A300) de fabricación en Malasia, con salidas de 5 V (3 A), 12 V (500 mA) y -12 V (100 mA). En diciembre de 2010 son cambiados todos sus condensadores electrolíticos y una resistencia de 290 K.
En julio de 2016 precisa de una amplia puesta a punto ya que deben ser cambiados todos los condensadores electrolíticos de la placa base, son eliminados los problemas ocasionados por la presencia de ácido en algunas pistas y componentes, se sustituyen los pines dañados en el conector IDE y son restablecidos varios contactos en el teclado. Queda plenamente operativo.
En 2018 deben ser sustituidos nuevamente algunos condensadores de la fuente de alimentación por su dudosa fiabilidad.
En octubre de 2021 es potenciado con la instalación de dos tarjetas de expansión de memoria: una con 1 MB Chip + RTC y otra con 4 MB Fast. Además, por problemas de espacio sobre la placa base, se intercambia su disco duro por una tarjeta CF de 4 GB (con su correspondiente adaptador) de otro de mis A600. El sistema sigue siendo Amiga OS 3.1.

2. Externamente está bien conservado. Tras un largo tiempo averiado, ya incorpora una placa base que conseguí arreglar. Su Kickstart es 2.05 (37.300). El teclado está en alemán (reparado). Se le adapta una disquetera interna Citizen OSDC-29C y se construye su cable de alimentación.
Durante unas pruebas en octubre de 2021, se detecta la falta de imagen por las salidas RF y video compuesto, siendo perfecta por RGB. Queda el tema pendiente. También es retirado el cable de alimentación que adapté a la disquetera.
En enero de 2024 son instalados un adaptador compact flash, su cable IDE, una tarjeta CF IndMem de 4 GB y un nuevo cable para la alimentación de la disquetera.
Durante febrero de 2024, por problemas de compatibilidad, sustituyo la tarjeta CF anterior por una AgfaPhoto de 2 GB (instalando Workbench 2.1 original de Commodore Amiga). Es cambiada la membrana del teclado por otra de nueva producción; así como el Kickstart, que pasa al 2.05 (revisión 37.350) distribuido por Cloanto.
Una tarjeta de expansión de memoria chip (1 MB + RTC), diseñada por jensma.de, es insertada en abril de 2024.

3. Incompleto. Teclado alemán. Sin disquetera. Su placa base está pendiente de reparación. ROM revisión 37.299.

4. La carcasa y el teclado han sido sustituidos por otros sin amarillear (que ya disponía). He cambiado su ROM (originalmente 2.05 - 37.300) por la 3.1. La revisión de la placa base es la 1.5. Incluye el alimentador externo y le he añadido un ratón. Teclado en alemán.
La fuente de alimentación, fabricada en Alemania, es el modelo 391029-03 (A600) con salidas de 5 V (3 A), 12V (500 mA) y -12 V (100 mA). En 2010 recibe un "recap" de sus condensadores electrolíticos y la sustitución de dos resistencias de 47 Ohm.
En 2018 se instala un adaptador compact flash con una tarjeta de 4 GB y el Amiga OS 3.1. Se le colocan unas nuevas patitas de goma. Funciona correctamente.
En octubre de 2021 se intercambia su tarjeta CF + adaptador por el disco duro de mi A600HD. Se mantiene el mismo sistema operativo.
Durante enero de 2025 se cambia nuevamente uno de los condensadores electrolíticos de 470uF, así como las dos resistencias de 47 Ohm por otras que soportan 1 W.

1992.

Motorola MC68EC020 a 14,18 MHz (PAL).

AGA (Advanced Graphics Architecture).

512 KB repartidos entre dos chips de 256 KB montados sobre zócalos. Inicialmente incorporaba el Kickstart ROM 3.0. Actualizable.

2 MB de Chip RAM y hasta 8 MB de Fast RAM (en el slot de expansión inferior).
Mediante tarjetas aceleradoras podían alcanzarse 256 MB.

8 bits de resolución. Estéreo.

Desde 320 x 200 píxeles hasta 1 280 x 512 (entrelazado).
Profundidad de color de 24 bits (16,7 millones de colores) y resoluciones con hasta 256 colores.
Modos especiales: EHB (Extra Half Brite), HAM (Hold And Modify) y HAM8.

Mecánico de 96 teclas, dividido en varios grupos. Destacan 10 teclas de función y el bloque numérico.

Disquetera interna de 3,5" DD (880 KB), disco duro interno de 2,5" (incorporado / opcional según versiones) y tarjetas PCMCIA.

Externa (23 W).

Slot de expansión en la zona inferior, RS232, puerto paralelo Centronics, bus IDE-AT interno de 44 pines, RGB, video compuesto color, 2 conectores ratón / joystick, puerto para disquetera/s externa/s, slot PCMCIA II, puerto para reloj interno, 2 salidas RCA para audio (estéreo) y modulador de TV.

Tres ledes situados sobre el bloque numérico (H.DISK, F.DISK y POWER).
Originalmente incluía el Amiga OS 3.0 en varios discos, nuevo ratón ergonómico de bola con dos pulsadores y manuales.

Tras el A500 es uno de los modelos más valorados.
Las tarjetas aceleradoras fabricadas para esta máquina le otorgaron un enorme potencial y alargaron su vida comercial tras la desaparición de Commodore.

1. Su anterior dueño le había colocado un disco duro interno de 3,5 pulgadas (850 MB) con Amiga OS 3.0. Venía acompañado de un cable para audio y video compuesto, ratón, fuente de alimentación, dos pads y numeroso software en disquetes.
La revisión de la placa base es la 2B. Incluye una tarjeta Blizzard 1220/4 (4 MB Fast RAM). Teclado en castellano, impecable.
Posteriormente monté un disco duro de 2,5 pulgadas con 4,8 GB de capacidad (sustituyendo al inicial), Kickstart 3.1 y Workbench 3.1 (edición de Cloanto).
Pertenece a los fabricados y distribuidos por Commodore antes de su desaparición.
La fuente de alimentación que vino con el ordenador fue el modelo 312503-03, con fabricación en Malasia y salidas de 5 V (4,5 A), 12 V (1 A) y -12 V (100 mA). Le realicé un "recap" en noviembre de 2010 de condensadores electrolíticos.
En julio de 2016 se cambian todos los condensadores electrolíticos de la placa base por otros de mayor calidad.
En mayo de 2019 se instala el Kickstart 3.1.4 junto a AmigaOS 3.1.4 en un disco IDE SSD de 16 GB. Además se procede a completar la Blizzard 1220/4 con una FPU MC68882FN40A y un oscilador de cristal a 40 MHz.
Durante enero de 2025 hay que volver a sustituir uno de los condensadores electrolíticos del alimentador, que provocaba un fuerte olor a quemado, quedando el problema solucionado.

2. Inicialmente no funcionaba su placa base y carecía de las ROM. Posteriormente se descubrió una pista partida en la entrada de la alimentación. Tras la reparación y la colocación de dos ROM 3.0, el ordenador arrancó sin problemas. Teclado en alemán (reparado). Carece de las tapas de plástico de los puertos, las pletinas metálicas internas y de los ledes (Floppy, HD y Power). Pese a todo funciona correctamente.
En julio de 2016 se sustituyen todos los condensadores electrolíticos de su placa madre, se repone un pin en el conector IDE y se resuelve un mal contacto de una tecla.
Durante junio de 2019 se instala una nueva plaquita con los ledes que faltaban.
En octubre de 2021 el equipo se sigue completando. Las tapas de los puertos son impresas en 3D con mi Sunlu S8 (la inferior se realiza con un diseño que incluye rejillas de ventilación). Es instalado un adaptador CF con su cable de datos.
En julio de 2023 son conectados un módulo RTC con una pila CR1220, así como una tarjeta CF IndMem de 4 GB con Workbench 3.1 (Ed. Cloanto).
Durante diciembre de 2023 se retira el módulo RTC, instalándose una expansión M-TEC A1201. Además se imprimen en 3D diversas piezas internas (arandelas para elevar la placa base y un soporte para la disquetera). Se opta por instalar Amiga OS 3.0.
En febrero de 2024, las tapas impresas de los puertos inferior y posterior, son sustituidas por otras originales en excelente estado.
Equipo fabricado por Commodore.

3. Incluye su fuente de alimentación. Su teclado alemán fue sustituido (al funcionar mal) por otro inglés que tenía. Posteriormente le añadí un módulo RTC (conectado al puerto de reloj de la placa base), con una pila CR2032.
La fuente de alimentación que acompañó a este ordenador fue el modelo 312503-03, de fabricación alemana, con salidas de 5 V (4,5 A), 12 V (1 A) y -12 V (0,1 A). Durante noviembre de 2010 son sustituidos todos sus condensadores electrolíticos.
Como precaución, en julio de 2016 cambio los condensadores electrolíticos de la placa base.
En mayo de 2019 se instala un disco duro de 2,5 pulgadas con 4,8 GB, Workbench 3.1 (edición de Cloanto) y Kickstart 3.1.
Durante enero de 2025, en el alimentador externo sustituyo dos resistencias de 47 Ohm 1/4 W 5%, por otras de 3 W, así como algunos condensadores poco fiables.
Ordenador original de Commodore.

4. Nace como un proyecto en noviembre de 2021 para construir un A1200 operativo. Se comienza con piezas que ya tenía e irá progresando según disponga de más elementos.
De forma inicial tengo unas carcasas superior e inferior (sin las tapas de expansión ni ledes), teclado alemán cuya membrana deberá repararse / sustituirse y, lo más importante, una placa base versión 1D4 con Kickstart 3.0 (que arranca tras su repación y realizarle un "recap").
Dicha placa incluye el cable con el puerto del ratón, son soldados los chips que faltaban y se imprimió en 3D (con mi Creality Ender 2) el clip de plástico que debía aparecer en el conector del teclado.
A partir de julio de 2023 se retoma la reconstrucción de este ordenador con importantes avances:
-Es instalada una nueva membrana para el teclado.
-Colocada, en la carcasa superior del A1200, una plaquita con los ledes habituales (POWER, F.DISK y H.DISK).
-Añadida una disquetera PC, Sony MPF920, reconvertida por mí para Amiga, con sus cables de datos y alimentación, botón de expulsión (impreso) y su soporte de montaje (también impreso con mi Anycubic Kossel Linear Plus).
-Reparada una avería que ocasionaba errores en la disquetera tras unos minutos de uso, junto a un calentamiento excesivo de los componentes U28 y U8 de la placa base. El culpable fue U28 (MC1488D) que sustituí por un equivalente SN75188.
-Se instalan un adaptador compact flash en el puerto IDE, su correspondiente cable de datos y una tarjeta IndMem de 4 GB con Amiga OS 3.0.
-Son impresas con mi Anycubic Kossel Linear Plus, varias arandelas para que la placa base se apoye correctamente sobre la carcasa inferior.
En noviembre de 2023 este ordenador queda plenamente operativo, a falta de las tapas de los puertos de expansión y posteriores mejoras que se le puedan ir aplicando.
En diciembre de 2023 se añade un pequeño módulo RTC (procedente de otro de mis A1200), alimentado por una pila CR1220.
Ya en febrero de 2024 son colocadas las tapas impresas para los puertos inferior y posterior, procedentes de otro de mis Amiga 1200.

1992.

68EC030 / 68040 (FPU incorporada) a 25 MHz. (montado sobre una tarjeta de CPU conectada a la placa base). Actualizable.
Posteriormente existió una versión con la CPU soldada a la placa base para ahorrar costes.

AGA (Advanced Graphics Architecture).

512 KB (inicialmente con el Kickstart 3.0, actualizable), repartidos entre dos integrados montados sobre zócalos.

2 MB (Chip RAM) y hasta 16 MB (Fast RAM) en la placa base original. La Fast RAM puede seguir incrementándose.

4 canales estéreo.

Desde 320 x 200 píxeles hasta 1 280 x 512 (entrelazado).
Profundidad de color de 24 bits (16,7 millones de colores) y resoluciones con hasta 256 colores.
Modos especiales: EHB (Extra Half Brite), HAM (Hold And Modify) y HAM8 (con 262 144 colores usables).

Separado de la unidad central, destacando diez teclas de función.

Originalmente una disquetera de 3,5 pulgadas HD (1,76 MB) y un disco duro interno IDE de 3,5 pulgadas de 40 / 80 / 120 MB.

Incluida en la unidad central (160 W).

Tarjeta de expansión (con 4 slots Amiga Zorro III, 3 slots PC XT / AT y 1 de video de 24 bits), 1 slot de CPU (ninguno si la CPU venía soldada a la placa base), conector interno IDE, puertos interno/externo para disquetera/s, paralelo Centronics, RS232C, salida de sonido estéreo (2 RCA), conectores de teclado y ratón / trackball / joystick (2) y salida RGB.

Ratón de bola con dos pulsadores, botón de encendido/apagado, ledes indicadores de funcionamiento y disco duro, así como una batería de respaldo montada sobre la placa base, que mantiene un reloj con calendario.
El equipo se acompañaba con diversos manuales y los discos del Sistema (originalmente Amiga OS 3.0).

Una excelente máquina con espacio interno suficiente para montar varios discos duros, una unidad de 5,25 pulgadas (como un CD-ROM) y hasta dos disqueteras (u otras unidades de 3,5 pulgadas). La sustitución del Kickstart 3.0 por el 3.1 abría nuevas posibilidades a este ordenador.
Sus capacidades de ampliación y mejora (del procesador, memoria, ROM, tarjetas de todo tipo, almacenamiento masivo, Sistema Operativo...), hicieron y hacen de esta máquina un claro exponente de lo que es un buen ordenador, aunque también fueron notorios diversos errores en su fabricación (algunos inexplicables) por parte de Commodore, pero que serían corregidos en siguientes revisiones.

1. Destacan: Su procesador 68040, 2 MB Chip RAM, 18 MB Fast RAM (16 MB en la placa y otros 2 MB en una tarjeta MEGAMIX 2000), Kickstart 3.1 (antes 3.0), AmigaOS 3.5 (instalado en un disco duro IDE SEAGATE de 3,5 pulgadas y 20 GB, montado sobre una nueva pletina metálica que "fabriqué"), unidad de CD-ROM IDE-ATAPI 50X (que sustituye a otras dos unidades utilizadas con anterioridad), disquetera de 3,5 pulgadas (1,76 MB), daughter board, Super Buster 11, módulo para una pila CR2032 (que elimina el "peligro" de las baterías recargables originales)... Dispongo de la unidad central, teclado en español para el A4000 (conseguido con posterioridad), ratón clásico de Commodore-Amiga y uno de los manuales. El ordenador seguirá mejorándose...
En 2013 comienza una restauración que irá sustituyendo, en sucesivas fases, todos los condensadores electrolíticos. Hasta el momento se ha terminado la fuente de alimentación, tarjeta A3640 y placa base. Próximamente se continuará con la Daughter Board.
En noviembre de 2021 se sustituye su disco duro mecánico por un adaptador compact flash a IDE, montado en una de las bahías del A4000. Se coloca una tarjeta AgfaPhoto de 4 GB, que es accesible desde el exterior, reinstalándose el AmigaOS 3.5 original más sus actualizaciones.

Fabricada por Kolff Computer Supplies BV, esta tarjeta emuladora PC XT, dispone de características que aumentan también las prestaciones del AMIGA (aunque no trabajemos en el modo emulador). Entre sus características destacan: procesador NEC V30 a 11 MHz., 1 MB de RAM (aprovechable en modo PC o en el AMIGA) y batería de respaldo (que mantiene la configuración y fecha/hora). Además, en el modo PC ofrece soporte para RS232, ratón compatible Microsoft, joysticks, hasta 4 unidades de disco (3,5 y 5,25 pulgadas), disco duro, modos gráficos (CGA, MGA, MDA, Tandy 1000 y PC-Junior, EGA, EGA-S, VGA y MCGA).
He probado esta tarjeta con antiguo software para PC (MS-DOS, algún programa de utilidad y juegos) y el resultado ha sido muy bueno.

1 y 2. En principio para AMIGA 500.
Incluyen su manual y discos de utilidades. Operativas.
En Abril de 2011 se colocan unos portapilas sobre ambas tarjetas, para facilitar la sustitución de las pilas CR2032 que incorporan.

Creada por Kolff Computer Supplies BV.
Es una doble unidad de disco (3,5 pulgadas HD) externa, que potencia el trabajo con el Amiga.

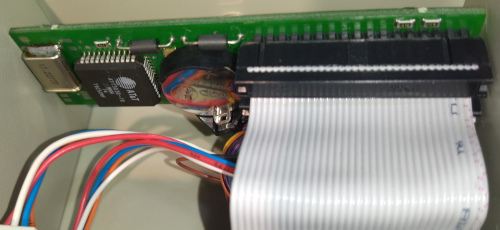

Incorpora una tarjeta controladora, que en unión del software suministrado permite trabajar con discos HD y realizar diferentes tareas, como copias de discos, compresión...

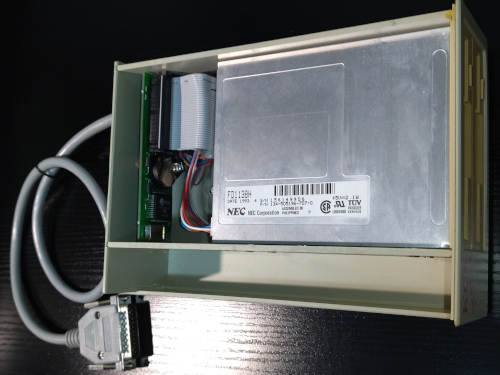

1. Monta dos disqueteras NEC FD1138H. Con su manual y discos de utilidades. Funcionando.
En octubre de 2024 se detectan fugas en los condensadores electrolíticos C1 (47uF 6.3V) y C2 (33uF 6.3V) de ambas disqueteras, por lo que son extraídos y la zona limpiada a fondo a la espera de los repuestos. En la plaquita controladora es sustituido el condensador electrolítico de 22uF 35V.

Unidad de disco externa de 3,5 pulgadas y 880 KB, montando una Citizen UODC-12A.
Junto a la disquetera se encuentra una pequeña tarjeta controladora, de la que parte un cable hacia el exterior con el conector adecuado para el puerto de disquetera externa (DB-23) de los ordenadores Amiga.

1. Su unidad original Citizen UODC-12A estaba desalineada, siendo sustituida por otro modelo idéntico que disponía como repuesto para mis Sam Coupé.
En enero de 2021, en la unidad Citizen, deben ser cambiados varios condensadores electrolíticos smd (22uF 16V x 2 y 10uF 16V). Queda plenamente operativa.
Durante octubre de 2024 vuelve a sustituirse el condensador smd de 10uF 16V por otro radial. Además, el condensador bipolar smd de 2.2uF 35V también es cambiado por otro radial bipolar. El mantenimiento finaliza en la placa controladora al sustituirse el condensador electrolítico de 22uF 16V.

Disquetera externa de 3,5 pulgadas y 880 KB, Citizen OSDC-45C, protegida por una caja metálica alargada, que además alberga la tarjeta controladora.
En la zona posterior tenemos el cable con el conector para el puerto de disquetera externa (DB-23) de los Amiga, otro puerto para encadenar otra disquetera y un selector ON/OFF para activar/desactivar la unidad.

1. Limpiada y engrasada. Funciona sin problemas.
En octubre de 2024 son cambiados el condensador C20 (10uF 16V) en la Citizen OSDC-45C y el condensador C1 (22uF 16V) en la plaquita controladora.

Tarjeta aceleradora, fabricada por DCE Computer Service GmbH, que se instala internamente en los A500. Concretamente, en el zócalo que ocupa el procesador 68000 (que deberá ser retirado).
Sus características más destacadas son las siguientes:
Incorpora un procesador 68EC020 a 33 MHz., Amiga OS 3.0, Kickstart revisión 39.106, 8 MB de FASTRAM, permite conectar hasta 4 dispositivos IDE (incluido un disco duro interno de 2,5 pulgadas, montado sobre la propia tarjeta), posibilidad de instalar un coprocesador 68882 de hasta 33 MHz., activación/desactivación del Kickstart 3.0 y de la FASTRAM incorporada por la tarjeta, y conector para DCE MINI MEGI CHIP.

1. Incluye un breve manual y los discos originales del Amiga OS 3.0.
Sobre ella se montó inicialmente un disco duro de 527 MB, que tras su avería en mayo de 2019, fue sustituido por un adaptador CF-IDE con una tarjeta CF Industrial Grade de 1 GB, incluyendo una instalación de Amiga OS 3.0.

De forma genérica este tipo de tarjeta se conecta al puerto de expansión interno del A500 (accesible desde la trampilla inferior del ordenador), aportando 512 KB de Slow RAM, pudiendo incluir reloj en tiempo real (RTC) alimentado por una batería.

1. Diseñada por PeteAU, Mathesar y MQ666. Ensamblada y comercializada por AMIGAstore. Esta versión de 512 KB monta únicamente dos chips en superficie (un EPSON RTC72421 para gestionar el tiempo, junto a un chip de RAM OKI M5118160D-60J). Incluye portapila para CR2032. Existe una versión que puede alcanzar hasta 2 MB de RAM. Completamente nueva.
Actualmente está instalada en el Amiga 500 que monta la VIPER 520 CD.

2. De fabricante desconocido, probablemente data del año 1990. Tiene la referencia 11D410009A. Todos los chips están montados en zócalos. Posee RTC (gracias a un OKI M6242B). Dispone de cuatro chips de RAM V53C104P10 (512 KB en total). Necesita reparación.
En diciembre de 2023 se procede a la retirada de su pila recargable, tipo barril, por pérdidas iniciales de ácido. Se trata la zona y se utiliza limpia contactos para todos los zócalos de los circuitos integrados, así como en su conector principal. Es instalado un módulo para pila CR2032. Debe ser sustituido el único jumper de la placa (activa/desactiva la expansión de memoria) debido a su mal estado. Ha quedado totalmente funcional e instalada en uno de mis A500.

3. Es el mismo modelo con referencia 11D410009A. Originalmente montaba cuatro chips de RAM V53C104P12L (512 KB en total). Precisa una amplia puesta a punto.
Durante diciembre de 2023 es retirada la pila recargable por pérdidas de ácido, así como el jumper que activa/desactiva la propia tarjeta de memoria (siendo sustituido por otro nuevo). Toda la placa es limpiada a conciencia para erradicar cualquier presencia de ácido.
Construyo un módulo para pila CR2032 (protegido por un diodo). Queda todo funcional.
Se monta en otro de mis A500.

4. Este modelo de 512 KB + RTC se instaló en mi Amiga 500 que posee Kickstart 1.2.
Su fabricante es desconocido. La única referencia que aparece en la placa es RAM-512K REV. A.
Todos sus chips están soldados en superficie. La RAM está compuesta por cuatro integrados (CHU 9137 A0015K HK514256AJP8) y el RTC es gestionado por un OKI M6242B.
Su batería recargable original fue retirada y hubo que limpiar la zona por pérdidas de ácido. Como en anteriores casos, instalé un módulo para pila CR2032, que tuve que adaptar.
Durante años ha ido pasando por varios de mis A500. Finalmente volvió al ordenador que la incluyó en un principio. Funciona perfectamente.

5. Tarjeta con referencia 11D410009A en muy buen estado. Como precaución es retirada la batería recargable original, siendo sustituida por un módulo para pila CR2032. Se encuentra instalada en uno de mis A500.

6. Modelo JEC 918000. Monta cuatro chips en superficie de memoria 414256J-10 y el chip de reloj en tiempo real OKI M6242B.
Los restos de ácido de una antigua batería recargable, son eliminados. Pese a esto, una pista lateral de la placa debe ser reconstruida por los daños sufridos. También hay que colocar un jumper desaparecido y sustituir sus dos condensadores electrolíticos de 22uF. Finalizo construyendo un módulo para CR2032 con su correspondiente diodo de protección.
Queda completamente operativa para un futuro uso.

7. Otra unidad JEC 918000 con las mismas características de partida. Está en proceso de reparación, ya que su RTC funciona, pero no así la RAM.

8. Con referencia 11D410009B. Sus integrados de RAM montados en superficie son T44256K12. El chip RTC es un OKI M6242B.
Las pérdidas de ácido de la anterior batería recargable son escasas. Tras su limpieza y construcción de un módulo para pila CR2032 con el diodo de protección, es instalada totalmente funcional en otro de mis A500.

9. Sobre la placa aparece la referencia SV-701. Dispone de 512 KB (gracias a cuatro HY534256S-10) y reloj en tiempo real.
De forma inicial fue limpiada exhaustivamente, sustituidos los condensadores C8 y C9, se colocó un jumper en J2, alguna pista tuvo que ser reparada y retiré su batería original.

Diseñada para los AMIGA 500+. Aporta 1 MB de Chip RAM, incrementando la capacidad total del AMIGA 500+ hasta 2 MB de Chip RAM.

1. En su caja original. Sin estrenar.

Se trata de un modulador externo PAL para los ordenadores Amiga, vendido por Pixel Soft, que una vez conectado al puerto RGB del ordenador, permite mostrar la imagen del Amiga por el canal 36 de un televisor. También dispone de salida de video compuesto a color y entrada de audio mono.
Es un clon del Commodore A520.

1. En su blister de plástico, con un reducido manual, cables y tarjeta de garantía. Funcionando perfectamente.

Es el conocido modulador de video realizado por Commodore en 1988, que se conectaba al puerto RGB del Amiga.
Posee salidas RCA de video compuesto a color y RF, así como entrada de audio mono.
Existieron versiones PAL y NTSC.
Su calidad de imagen era más que discutible.

1. Completo, aunque no está operativo. Sin imagen ni sonido.

2. También completo. No presenta los colores adecuadamente, pese a comprobar con un MC1377P nuevo.

3 a 5. Carecen del MC1377P, pero al instalar uno nuevo la visualización del color es incorrecta o en blanco y negro.

6. Operativo al instalar un nuevo MC1377P en abril de 2018.

7. Carece de la tapa superior y de otros elementos internos. Para repuestos.

Tarjeta aceleradora que se instala en el puerto de expansión interno del A1200. Aporta 4 MB más de memoria (Fast RAM) montada de fábrica en superficie, un procesador 68EC020 más rápido, circuito doblador de frecuencia (28 MHz.), conector de expansión del módulo Blizzard 1220/ADD4 (que sumaría 4 MB adicionales, pudiéndose alcanzar 8 MB totales de Fast RAM),  coprocesador matemático PLCC opcional (68881 ó 68882), y reloj en tiempo real (alimentado por una pila botón recargable VL2020).
Fue fabricada por Phase 5 Digital Products en 1994.

1. Instalada en uno de mis Amiga 1200. Totalmente operativa.
En mayo de 2019 se potencia con una FPU MC68882FN40A y un oscilador de cristal a 40 MHz.

Expansión de memoria con 1 MB (Fast RAM) y RTC (alimentado por una batería CR2032 con terminales directos a la placa), para los ordenadores Amiga 1200.
Todos los chips están soldados en superficie. Destacan ocho integrados para la RAM, identificados como Siemens HYB 514256BJ-70.
Sobre la placa existen dos jumper, uno para activar/desactivar la expansión de memoria y otro que impide modificar el reloj.
Es una fabricación de M-TEC.

1. En excelente estado. Su batería original tuvo que ser sustituida al encontrarse agotada. Para facilitar posteriores cambios instalé un portapila sobre la tarjeta, con una nueva CR2032.
Plenamente funcional. Expansión instalada en uno de mis A1200.

Pequeño dispositivo que se conecta al puerto de reloj interno del Amiga 1200. Disponen de una batería para mantener la fecha y la hora del ordenador.

1. Alimentado por una CR2032. Instalado en uno de mis A1200.

2. De pequeñas dimensiones. Porta una pila CR1220. Adquirido en AMIGAstore. Colocado en otro de mis Amiga 1200.

Fue fabricado en 1991 por Datel Electronics.
El dispositivo se conecta al puerto de expansión lateral del Amiga 500, siendo capaz de capturar fotogramas de una cámara de video, retransmisión de televisión o de una grabación, para posteriormente editarlas y almacenarlas.
También se podría instalar internamente en los A1500 y A2000, mediante un adaptador con un cable plano.
Se acompañaba de un manual en inglés de 24 páginas y un disquete con el software necesario.

1. Incluye su caja original, digitalizador, disquete y manual.

Un producto de Digital Creations, Inc. y Progressive Image Technologies, Inc. realizado en 1990.
DCTV utiliza la memoria chip del Amiga como su búfer. Se requiere un mínimo de 1 MB.
El digitalizador utiliza fuentes de color provenientes de cámaras de video, disco láser o videograbador, para capturar un cuadro de video compuesto a color.
Puede crear y modificar las capturas de video, además de convertir las imágenes a los formatos de archivo más usados por Amiga, relacionados con dibujo, video o autoedición.
El digitalizador se acompaña de un manual en inglés y cuatro discos con todas las aplicaciones necesarias.

1. Completo. Versión PAL. Incluye además varios folletos y la tarjeta de registro.

Digitalizador de video, de 16 niveles de grises y 4 096 colores, fabricado por ROMBO Productions Ltd en 1993.
Puede ser utilizado desde el Amiga 1500 hasta el A4000.
Se conectaba por un lado al puerto paralelo del ordenador y por el otro extremo disponía de un cable con un conector para ser enchufado en el puerto externo de la disquetera (como forma de alimentación).
En un lateral del dispositivo existe un orificio que da acceso a un control de brillo, que sólo debemos manipular si la imagen es muy oscura.
Posee además dos conectores de video (S-Video y video compuesto).
La resolución de captura en píxeles es: 320 x 256 / 320 x 512 para PAL y 320 x 200 / 320 x 400 para NTSC.
La paleta es de 12 bits (4 096 colores), 4 rojo, 4 verde y 4 azul.
Se acompañaba del disco Video Digitiser V2.06 y un manual en inglés de 50 páginas.

1. Versión 2.0 (AGA). PAL. Completo con su embalaje original.

Fabricado por NewTek Incorporated en 1990, este digitalizador de video, diseñado en su momento para A500 y A2000, se conectaba al puerto paralelo del Amiga, siendo capaz de trabajar con una resolución de 21 bits en color.
Dispone de una entrada para video compuesto.
Incluye los programas Digi-Paint y Digi-View; así como una especie de disco auxiliar con los colores rojo, verde y azul, que se usará con nuestra cámara.

1. Con el embalaje original, los elementos hardware, disco de colores, manuales del software y dos disquetes.

2. Totalmente completo, con los manuales del hardware y software, dos disquetes (con Digi-Paint y Digi-View 4.0), hardware, tarjeta de registro y disco de colores. En su caja original.

Genlock fabricado por Roctec en 1991, compatible con todos los modelos de Amiga y el Commodore CDTV, que nos permite sincronizar el Amiga con una fuente de video.
En su frontal disponía de dos mandos rotatorios para ajustar los efectos de superposición o inversión.
Dispone de paso a través de RGB y video independiente para mostrar por separado las fuentes de video y de Amiga.
Opcionalmente, puede ser alimentado por una fuente externa de 12 V y 800 mA.
Estaba disponible para sistemas PAL y NTSC.
Incluía un breve manual de 12 páginas en inglés y el disquete " RocGen-Plus Demo Disk with Scala 500 Demo".

1. Versión PAL. Completo, con genlock, disco Demo V2.1 y manual.

Los teclados para Amiga 2000 tuvieron diferentes versiones y variantes, siendo fabricados inicialmente por Cherry (destacando por su alta calidad). Otros fabricantes fueron Hi-Tek y Mitsumi.
Se conectaban al frontal del A2000 a través de un conector DIN con cinco pines: (1) Reloj, (2) Datos, (3) Sin uso, (4) Tierra y (5) +5V.

1. Versión de Mitsumi. Es un modelo KKQ-E96YC en alemán. Inicialmente me fue vendido junto a mi A4000, incluyendo un adaptador de teclado para poder usarlo junto a este ordenador. Funcionando.

1. Pendiente de comprobaciones.

2. Montada en mi A4000.

Tarjeta de memoria realizada en 1990 por 3-STATE.
Soportada por A2000/A3000/A4000 (Zorro II).
Permite hasta 8 MB de Fast RAM, que se puede instalar en los dos tipos de conectores que posee la placa. Así, dispone de 16 de tipo DIP (con un total de 2 MB) y 6 SIP de 30 pines (hasta 6 MB).

1. Inicialmente no montaba memoria. Posteriormente coloqué 2 MB de RAM (16 chips DIP de 60 y 70ns). Instalada sin problemas en mi A4000. En 2013 todos los condensadores electrolíticos fueron cambiados como precaución.

Tarjeta Zorro II con doble controlador IDE que permite la conexión de hasta cuatro dispositivos IDE / Atapi, desde discos duros, CD-ROM, unidades Zip, LS120...
Es posible el autoarranque desde Kickstart 1.3, así como desde medios Zip / LS120.
Puede manejar discos duros de más de 4 GB y soporta comandos TD64.
Dispone de una ROM Flash de 32 KB, que permite cambiar el firmware.
Otra característica interesante es la inclusión de un puerto de reloj como el del A1200.
Los drivers que acompañan a la tarjeta fueron realizados por Elaborate Bytes.

1. Pendiente de comprobación.

Tarjeta controladora SCSI (conector de 50 pines), realizada por Microbotics en 1989, para los Amiga con Zorro II (A2000/A3000/A4000).
No funciona con las placas base A2000-A, mientras que con las A2000-B (revisiones inferiores a la 4.5) pueden aparecer problemas.
Incluía una placa metálica donde se situaba la controladora con espacio para un disco duro de 3,5 pulgadas. Podía gestionar hasta siete discos.

1. Sólo la tarjeta. Incluye un disquete original para su instalación. Sin valorar.

Permite el uso de tarjetas compact flash en la ranura PCMCIA de los A1200 y A600, e intercambiar información con otros ordenadores.
Incorpora un disco con el instalador de los drivers y FAT 32, así como el software para transferir imágenes de disco ADF. También incluye una tarjeta compact flash de 4 GB.
Distribuido por AMIGAstore.eu.

1. Nuevo.

Se conecta en el bus de expansión accesible a través de la trampilla inferior del A600.
Añade 1 MB Chip de memoria. La mayoría de este tipo de ampliaciones suelen incorporar RTC con batería de respaldo.
No se precisa driver.

1. Tarjeta ensamblada por AMIGAstore, siendo el diseño de SukkoPera.
Incluye RTC (reloj en tiempo real) mantenido por una pila CR2032.
Montada en mi Amiga 600HD. Operativa.

2. Diseñada por jensma.de en 2018.
También incluye una pila CR2032 para su RTC.
Se instaló en otro de mis A600 sin problemas.

3. Se trata de una Pyramid RAM A600 (revisión A) de la compañía norteamericana Micro R&D, fabricada en Taiwan en 1993.
Dispone de RTC alimentado por una batería recargable de 3,6 V y 60 mAh. Además posee un pequeño interruptor para activar/desactivar la tarjeta.
Tras su adquisición cambié sus dos condensadores electrolíticos de 22uF 16V (C1 y C5) por encontrarse en mal estado y eliminé la batería original como precaución.
Presenta un excepcional aspecto.

Esta tarjeta ha sido ensamblada por AMIGAstore, siendo el diseño de SukkoPera.
Su montaje es interno, acoplándose sobre el procesador del A600. Aporta al ordenador 4 MB de memoria Fast y es compatible con otras ampliaciones de memoria Chip.
El funcionamiento es transparente, sin precisar de ningún driver y sin conflictos con el bus PCMCIA.
Incluye un pequeño manual de instalación en inglés.

1. Completa y en perfecto estado. Montada en mi Amiga 600HD.

Son los componentes electrónicos más importantes empleados originalmente por Commodore Amiga (procesador, ROM, chips especializados...). Su número fluctúa en función de las necesidades. Algunos están pendientes de catalogación y/o análisis. Otros han sido comprobados con éxito. Exclusivamente para mejoras o repuestos. Destacan:
-Dos procesadores 68000 de Motorola (uno funcional y otro pendiente de comprobación).
-Kickstart 3.0 de Commodore Amiga 1200 (compuesto por dos ROM originales. Una dañada).
-Kickstart 3.0 de Commodore Amiga 4000 (dos ROM procedentes de mi A4000). En perfecto estado.
-Super Denise (CSG 390433-02 / 8373R4PD). Versión DIP de 48 pines presente en los Amiga con chipset ECS.
-Kickstart 2.05 de Commodore Amiga 600 (37.300). Para A500 / A600 / A2000. Dispongo de dos unidades.

Se trata de componentes de importancia que fabricaron o fabrican actualmente empresas ajenas a Commodore Amiga. Su número fluctúa en función de las necesidades. Algunos pueden estar pendientes de catalogación y/o análisis. Son destinados para mejoras o repuestos. Destacan:
-Kickstart 2.05 (revisión 37.350) por Cloanto. Para A500 / A600 / A2000. En febrero de 2024 fue montado en uno de mis Amiga 600.

Es básicamente un conjunto de herramientas que permiten localizar problemas de hardware en los ordenadores Amiga y la videoconsola CD32.
Existen variantes según el modelo de máquina. Es desarrollado por John "Chucky" Hertell.
DiagROM se graba en una o dos EPROM que reemplazan a la/s ROM Kickstart original/es de la máquina a analizar.

1. Para Amiga 500/600/2000 (una EPROM). Versión 1.3.

2. Indicada para los A1200 (dos EPROM con la versión 1.3).

1. Revisión de placa 6A. Le faltan bastantes chips (Paula, Fat Agnus, Gary y los dos CIA).

1. Completo. Algunas teclas responden con dificultad por culpa del estado de la membrana. Alemán.

2. Completo. La mayoría de las teclas no funcionan. Alemán.

3. Completo y en perfecto estado de funcionamiento. Alemán.

4. Carece de la membrana y pletina metálica inferior. Faltan varias teclas. Alemán.

5. Teclado de tipo mecánico montado sobre un cirtuito impreso. De excepcional tacto. Necesita reparación por falta de respuesta. También carece de una tecla. Alemán.

6. Completo. Responden todas sus teclas. Hay que sustituir el led de la tecla Caps Lock. Alemán.

7. Completo. Pendiente de comprobación al estar cortado el cable de conexión a la placa base. Alemán.

1 a 12. Sin estrenar. Antiguas existencias originales.

1. Modelo verde de nueva producción, adquirido en AMIGAstore. En febrero de 2024 se instala en uno de mis A600.

1. NEC FD1037A. Averiada.

2. PANASONIC JU-253-033P. Desmontada y limpiada. Operativa.

1. Sony MPF920. Modificada por QReino como DF0. Incluye un botón creado con impresora 3D (para modelos A600 / A1200).

2. Mitsumi D359T5. Por QReino. DF0.

3. Mitsumi D359T6. Por QReino. DF0.

4. Samsung SFD-321B /LEB. Fácil de convertir. Operación realizada por QReino. Configurada como DF0.

5. NEC FD1231H. Por QReino. DF0.

1 a 4. Faltan varios chips. Para repuestos.

1. Para repuestos.

2. Revisión 1D4. Está en proceso de reparación. Los condensadores electrolíticos fueron cambiados en junio de 2019. Se montan ROM 3.0.
En diciembre de 2023 se instala el puerto para ratón.

1. Sólo la parte plástica y le faltan varias teclas. Alemán.

1. Para las revisiones de placa base 1D4. Es un repuesto original. Se enchufa internamente a la placa madre mediante un conector de 10 líneas. En buen estado.
Instalado en una placa de A1200 que está pendiente de reparación.

Existieron diferentes modelos que compartían los mismos voltajes de salida (5 V, 12 V y -12 V), aunque podían diferir en los amperajes y la calidad de su construcción.
En principio las fuentes eran compatibles entre los A500, A500 Plus, A600 y A1200.

1. Modelo A500 312503-03. Salidas: 5 V (4,5 A), 12 V (1 A) y -12 V (100 mA). Fabricada en India.
Sus condensadores electrolíticos fueron cambiados entre 2010 y 2011. Operativa.
Es utilizada con mis ordenadores Amiga que no disponen de fuente propia o para pruebas.

2. Modelo 312503-03. Salidas: 5 V (4,5 A), 12 V (1 A) y -12 V (0,1 A). Fabricada en Alemania.
Adquirida como averiada (no daba ningún voltaje en el conector de salida), precisó de una serie de actuaciones entre septiembre y octubre de 2024: Limpieza interna y externa, sustitución de todos sus condensadores electrolíticos originales de 85 grados (4700uF 16V x 4, 47uF 385V, 470uF 16V x 2 y 22uF 25V x 2) por otros de características superiores, resoldar un cable de tierra en la salida de alimentación, cambiar dos resistencias de carbono en mal estado (47 Ohm 5% 1/4W) por otras de 1 W, así como dos BC327, y finalmente, reconstruir la conexión partida en una bobina del componente VOGT 565-2 0.5 A / 250 V.

3. Modelo PSM-500-2 312503-03. Valores: 5 V (4,3 A), 12 V (1 A) y -12 V (0,1 A). Su fabricación fue en Taiwan R.O.C.
Los condensadores electrolíticos y una resistencia se sustituyen a finales de 2010. Operativa.
También la empleo con aquellos Amiga que conseguí sin alimentador.

4. Modelo 391029-03. Valores: 5 V (3 A), 12 V (500 mA) y -12 V (100mA). Fabricada en India.
Es una fuente muy ligera, con unas dimensiones inferiores a modelos previos, así como su potencia (25 W). Fue lanzada en tiempos de los A600 / A1200.
Este alimentador debe usarse en Amigas que no consuman mucho, dada su limitada potencia.
Aunque externamente tiene un excelente aspecto, su interior requirió bastante trabajo, ya que algunos de sus condensadores electrolíticos habían tenido fugas, comenzando a dañar la cara de pistas. En abril de 2024 se procedió a limpiar toda la zona afectada, recuperando las pistas en mal estado y sustituyendo todos los condensadores electrolíticos (33uF 400V, 1000uF 10V x 2, 220uF 35V, 82uF 35V, 47uF 35V x 3 y 1uF 50V), por otros de superiores características. Finalmente quedó operativa.

5. Modelo 312503-03. Salidas: 5 V (4,5 A), 12 V (1 A) y -12 V (100 mA). Fabricación en India.
Externamente detectamos la falta de la funda plástica del conector que va hacia el Amiga.
En cuanto al interior, por pérdidas en varios de sus condensadores electrolíticos son cambiados todos (47uF 385V, 330uF 35V, 1000uF 10V x 3, 1uF 35V, 1uF 50V y 82uF 35V x 3) y es sustituida una resistencia de 39 Ohm 1W por otra de 3 W. Finalizamos limpiando el interior y exterior, protegiendo varios condensadores del calor excesivo generado por otros componentes cercanos.
Posteriormente, a finales de enero de 2025 es sustituido el conector exterior que alimenta al Amiga por otro de nueva fabricación, aunque de color negro.

6. Modelo DSP-A500 312503-03. Salidas: 5 V (4,5 A), 12 V (1 A) y -12 V (0,1 A). Fabricada por D.V.E. Taiwan R.O.C. en 1989.
Su calidad de contrucción es bastante buena. Sin embargo, por precaución, son cambiados prácticamente todos sus condensadores electrolíticos (3300uF 10V x 2, 1000uF 10V, 2200uF 16V, 470uF 25V, 220uF 16V x 2, 1uF 50V, 10uF 25V y 0,47uF 50V). No es necesario sustituir el condensador de 100uF 450V, dado su excelente estado.

1. Completa. Modelo horizontal.

1 y 2. Montando el procesador 68EC030 a 25 MHz., con FPU opcional (68881 / 68882, PGA o PLCC). Revisión 1.0.
En junio de 2019 se instalan MC68882FN25A y son cambiados sus condensadores electrolíticos.

1. Para modelos con caja horizontal. De 145 W. Operativa.

1. NiCd 3,6 V y 65 mAh. Nueva.

2. Estuvo un tiempo en mi A4000, hasta que fue sustituida por un módulo para pila CR2032.

Permite sustituir la típica batería recargable que se usaba en numeroso hardware de Amiga, culpable de serias averías cuando tenía pérdidas de ácido, por una pila botón no recargable. Posee elementos de protección para evitar la recarga.

1 a 3. Estos modelos usan pilas CR2032. Comprados en AMIGAstore. Instalados en mis expansiones de RAM para A500, con referencia 11D410009A.

1. Procedente del llamado modelo tanque. Es una placa de Mitsumi con todos los elementos. Incluye la bola de desplazamiento y la tapa circular de cierre inferior del ratón. Para repuestos.
En abril de 2025 es limpiado todo a fondo tratando con un producto especial los plásticos, además de la bola. En los pulsadores y otras zonas con fricción se aplica Lubrilimp/2.

2. Como el anterior procede del modelo tanque siendo la placa fabricada por Mitsumi. Dispone de bola de desplazamiento y la tapa circular de cierre (aunque con una pequeña rotura).
A finales de abril de 2025 recibe el mismo tratamiento que el otro mecanismo. Sin embargo, debido al mal estado de una de las pistas de su placa de circuito impreso, hay que realizar un pequeño puente con un fino cable para solucionar el problema.

Plaquita que va atornillada bajo la carcasa superior del Amiga 600 y conectada a la placa base. Dispone de tres ledes indicadores: POWER (encendido), FLOPPY (disquetera) y DISK (disco duro).

1. Es una pieza original de Commodore.

1. Conector original DB23. El diseño inicial lo modifiqué partiendo de un esquema propuesto por Anemos.

2. Realizado por Retrocables. Conector genuino DB23.

Pendientes de cuantificar y catalogar.

1. En buen estado.

1. Incluye el logo Amiga diseñado en 1985. Nueva. Regalada con la adquisición de material.
